RIEMPITRICE A LEGGERA DEPRESSIONE LD 9-10-1R

Impianto rotativo automatico ad alta precisione per il riempimento di prodotti liquidi fermi.

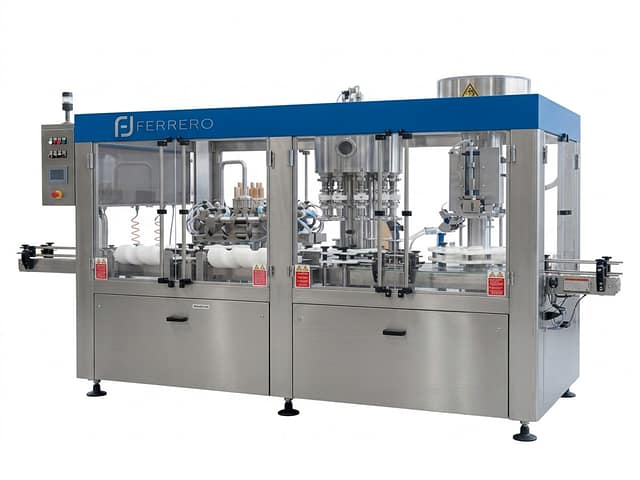

TRIBLOCCO AUTOMATICO (3 IN 1) MODELLO “FERRERO LD 9/10/1R” PER VINO FERMO, PRODUZIONE NOMINALE 1.500/1.600 BOTTIGLIE/ORA SU FORMATO BOTTIGLIA 0,75 L, COMPOSTO DA:

stazione di risciacquo a 9 pinze, singolo trattamento (con acqua a perdere) per il risciacquo di bottiglie nuove vuote in vetro,
stazione di riempimento a 10 valvole con sistema a leggera depressione,
Stazione di tappatura AROL monotesta per l’applicazione di un formato di tappo in sughero

DATI GENERALI
Senso di rotazione della macchina	Orario (da sinistra verso destra)
Altezza piano di lavoro da terra	1.000 mm ± 50 mm
Catena di trasporto bottiglie in resina acetalica (POM)	Passo 38,1 mm – larghezza 82,5 mm
Dimensioni supporto trasportatore macchina	Sezione 100 x 100 mm
Grado di protezione dei componenti elettrici	IP55
Raccordi di collegamento prodotto alla riempitrice	Attacco femmina DN32
Diametro della valvola di riempimento – diametro esterno standard	14mm
Diametro minimo dell’imboccatura bottiglia (foro di apertura minimo)	17mm
Dimensioni di ingombro e peso della macchina	L 3.500 mm x P 1.500 mm x H 3.000 mm – circa 2.700 kg

DATI DI PROGETTO
Prodotto	Vino fermo
Velocità nominale di riempimento	1.500/1.600 b/h
Temperatura di riempimento	Temperatura ambiente
Tipologia bottiglie	Bottiglie tonde in vetro
Caratteristiche bottiglia:  Diametro minimo/massimo lavorabile  Altezza minima/massima lavorabile	Formato bottiglia base: 750 ml Diametro bottiglia: 55/100 mm Altezza bottiglia: 220/360 mm
Tipo di chiusura bottiglia	Tappo cilindrico in sughero raso o tappo in silicone

ACCESSORI E COMPONENTI GIÀ INCLUSI NELLA FORNITURA DELLA MACCHINA

Kit cambio formato per bottiglie tonde in vetro (1 set incluso)
Sistema di apertura per pulizia e drenaggio delle valvole di riempimento senza necessità di bottiglie fittizie (dummy bottles)
Predisposizione per collegamento pompa di alimentazione prodotto in ingresso
Predisposizione per collegamento elevatore tappi
PLC Siemens + HMI a colori da 4” per il controllo e la gestione dei parametri macchina
Sistema di assistenza remota con router installato all’interno del quadro elettrico
Fotocellule di rilevamento in ingresso e in uscita macchina
Sistema di pre-evacuazione prima della tappatura tramite sistema Venturi

Tutti i componenti sopra elencati sono inclusi nella fornitura standard della macchina.

Ulteriori opzioni disponibili su richiesta.

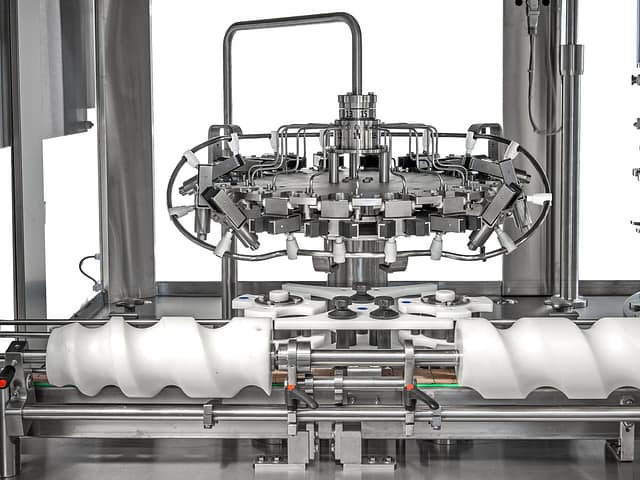

SCIACQUATRICE ROTATIVA

Sciacquatrice rotativa a 9 pinze con trattamento singolo per il lavaggio interno di bottiglie nuove vuote in vetro
Sistema No Bottle / No Spray per evitare l’erogazione senza presenza bottiglia
Vaschetta raccogli gocce removibile in acciaio inox per una facile pulizia
Raccordi, tubazioni ed elettrovalvola in acciaio inox
Pinze porta bottiglia in AISI 304 lavorate dal pieno tramite CNC per massima precisione e durata nel tempo
Tamponi collo bottiglia in EPDM per la protezione del contenitore
Struttura carosello completamente in acciaio inox AISI 304
Sistema rotazione pinze TWIST senza manutenzione
Distribuzione acqua regolabile in materiale alimentare per ottimizzare il risciacquo
Azionamento tramite motore 400 V con inverter
Regolazione meccanica della durata di iniezione acqua

Sistema di risciacquo affidabile e preciso, progettato per garantire massima igiene, protezione della bottiglia e semplicità di manutenzione.

RIEMPITRICE ROTATIVA

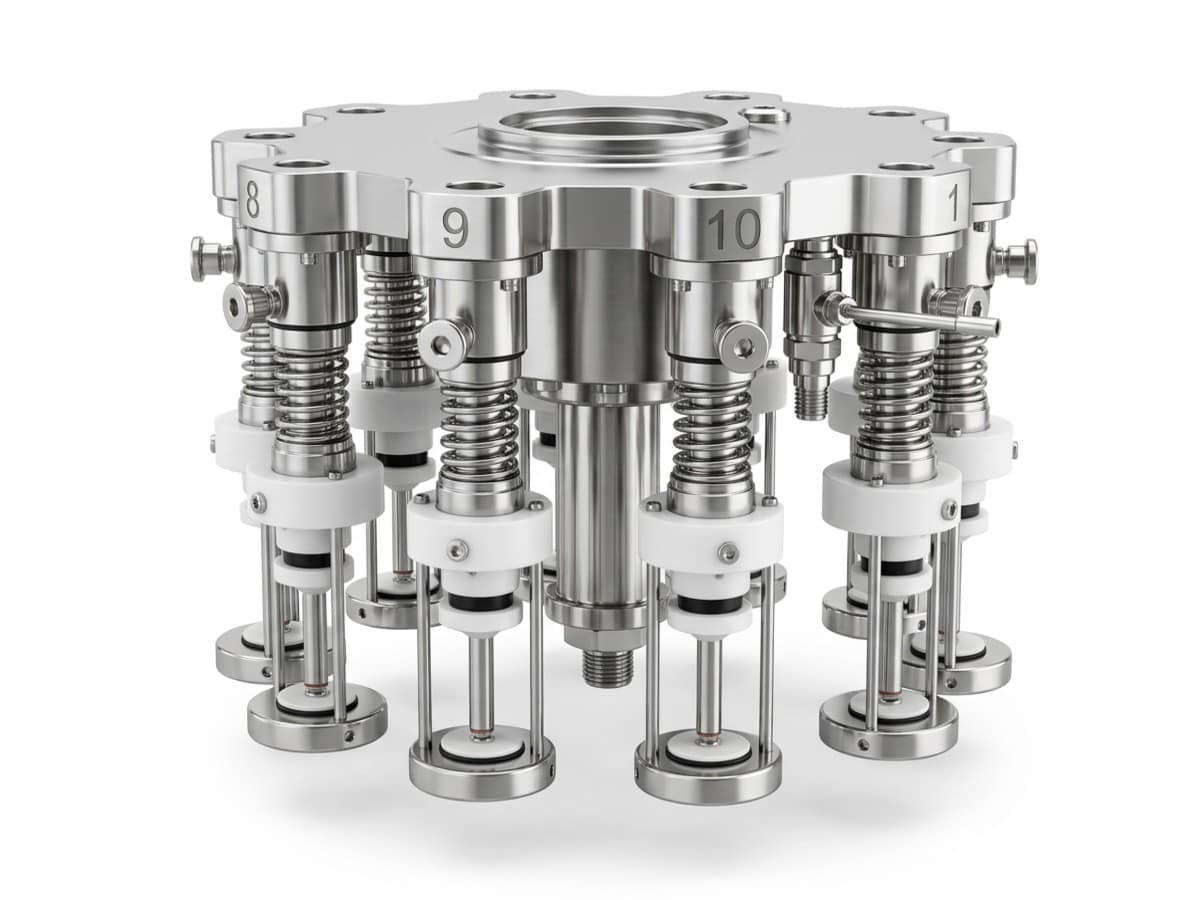

Riempitrice rotativa meccanica a 10 valvole con sistema di riempimento a leggera depressione (Low Vacuum), specifica per vini fermi

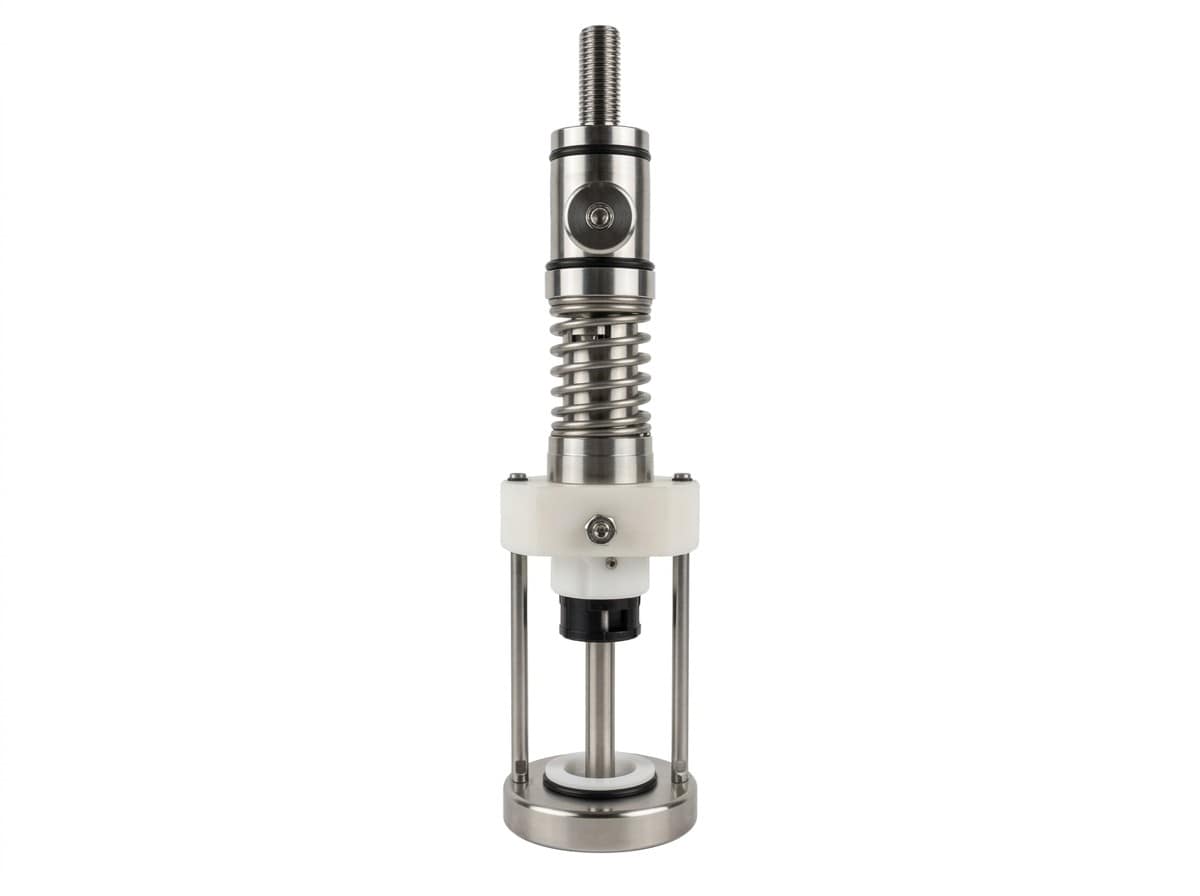

Valvole di riempimento con diametro interno 14 mm, idonee per bottiglie con apertura minima di 17 mm
Carosello di riempimento e torretta di tappatura con riduttori dedicati e sincronizzazione meccanica
Alimentazione prodotto per gravità o tramite predisposizione per pompa di alimentazione esterna
Sistema meccanico di sollevamento e discesa bottiglia mediante piattello a molle e camma
Vasca di riempimento in acciaio inox AISI 304 con fondo conico, facilmente ispezionabile e sterilizzabile, con controllo livello prodotto e regolazione in altezza
Regolazione del livello di riempimento mediante distanziali sulle valvole, con altezza prodotto regolabile da 30 a 80 mm
Guarnizioni e componenti a contatto con il prodotto realizzati con materiali conformi alle normative alimentari vigenti
Pistoni solleva-bottiglia a funzionamento meccanico
Sistema di vuoto per la creazione della depressione all’interno della bottiglia

Sistema di riempimento progettato per garantire precisione, affidabilità, massima igiene e costanza del livello di riempimento.

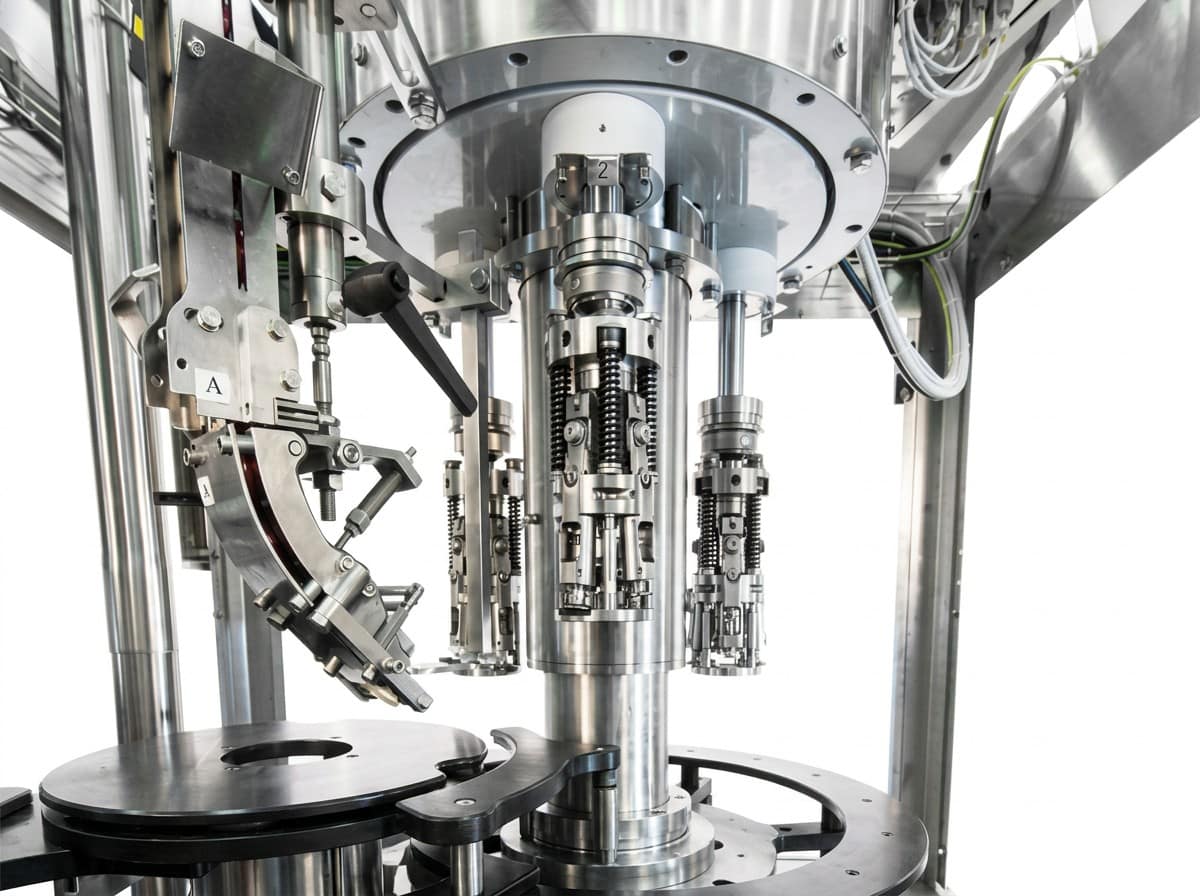

TAPPATORE

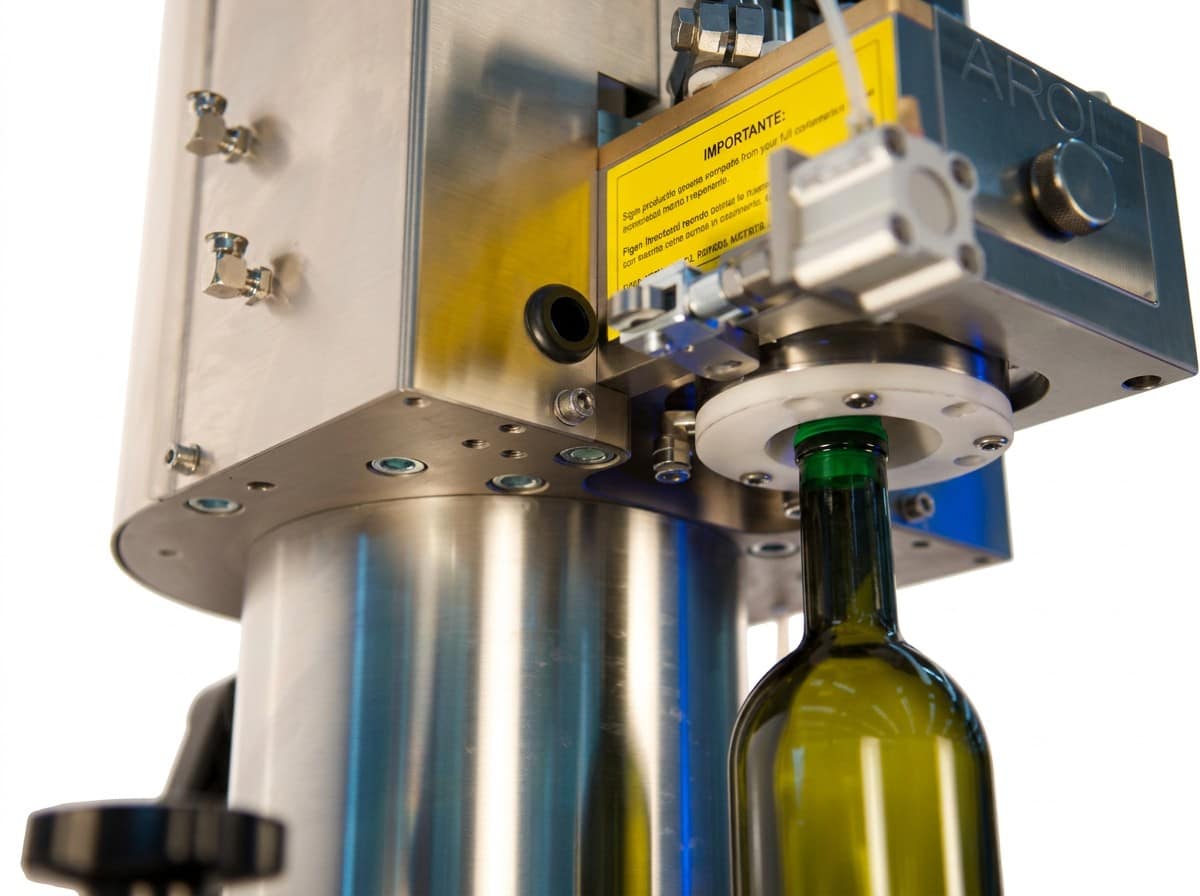

Torretta tappante AROL monotesta, idonea per l’applicazione di tappi cilindrici in sughero naturale Ø 23–28 mm e altezza 38–54 mm (attrezzatura da definire in base ai campioni).
Ganasce di compressione in acciaio temprato, rettificato e lucidato, azionate da camma per garantire compressione progressiva del tappo e inserimento rapido nel collo bottiglia.
Blocco compressore estraibile senza utensili per una manutenzione rapida e semplificata.
Sistema di soffiaggio aria sui tasselli compressori per mantenere pulita la testa tappante durante il funzionamento.
Stella di trasferimento a 10 vani per una movimentazione fluida della bottiglia, riducendo al minimo le sollecitazioni sul prodotto.
Esecuzione INOX EXTERNAL SURFACE (I.E.S.), con superfici esterne completamente in acciaio inox.
Ciclo automatico di alimentazione, compressione e inserimento del tappo mediante sistemi meccanici sincronizzati a camme.

Sistema di tappatura progettato per garantire precisione, affidabilità, elevata qualità di chiusura e ridotti interventi di manutenzione.
