RIEMPITRICE A GRAVITA’ PER PET E VETRO, DISPONIBILE SUBITO!
Ideale per il riempimento di prodotti piatti.
TRIBLOCCO AUTOMATICO ROTATIVO
RIEMPITRICE A GRAVITÀ
GR 9-10-1 PP VA
Triblocco automatico rotativo per
prodotti liquidi non gassati in
bottiglie PET.
Sciacquatura a 9 pinze, riempimento a gravità a
10 valvole e tappatura monotesta per tappi a vite
in plastica Ø 28–30 mm. Produzione nominale fino
a 1.000 bottiglie/ora sul formato da 1 litro.
9 PINZE / 10 VALVOLE / 1 TESTA
Sciacquatura, riempimento e tappatura
FINO A 1000 BOTTIGLIE / ORA
Produzione nominale sul formato da 1 lt.
DATA DI CONSEGNA
Macchina in pronta consegna
TAPPI PCO 28 / 30 MM
Vite pre-filettato in materiale plastico
01 / CARATTERISTICHE TECNICHE
Dati tecnici del progetto
|
Prodotto |
Prodotti liquidi non gassati |
|
Temperatura di riempimento |
Ambiente |
|
Contenitori |
Bottiglie in PET |
|
Produzione nominale |
Fino a 1.000 bottiglie/ora sul formato da 1 litro |
|
Formato base / aggiuntivo |
Da definire / da definire |
|
Tappo |
PCO 28–30 mm, pre-filettato in plastica; diametro > altezza |
|
Diametro bottiglie |
Min. 55 mm – max. 110 mm |
|
Altezza bottiglie – macchina |
Min. 170 mm – max. 350 mm |
|
Altezza bottiglie – tappatore |
170–350 mm |
|
Ingombri macchina |
L 3.500 × P 1.500 × H 3.000 mm |
|
Peso macchina |
Circa 2.800 kg |
|
Potenza installata |
5,0 kW |
|
Aria compressa |
435 Nl/min a 6 bar |
|
Alimentazione elettrica |
400 V – 50 Hz – 3Ph + N + PE |
Struttura e movimentazione
Carpenteria in acciaio inox AISI 304, quadro elettrico inox conforme alle normative CE e protezioni di sicurezza integrali. Movimentazione mediante stelle di trasferimento e nastri trasportatori, con regolazione della velocità e dell’altezza delle torrette. Componentistica per uso alimentare, filtri in ingresso acqua e microinterruttori di sicurezza.

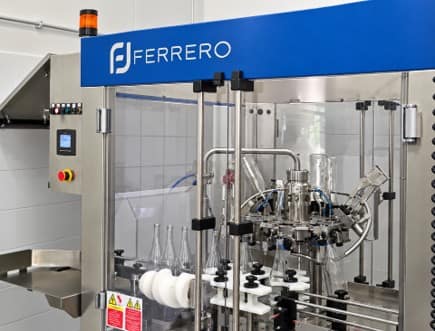

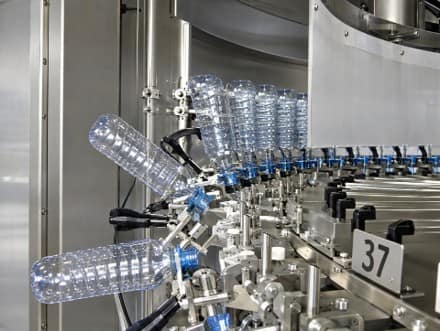

02 / SCIACQUATURA
9 pinze, trattamento ad acqua
- Torretta rotativa meccanica a 9 pinze, con trattamento singolo ad acqua a perdere e ugelli fissi.
- Sistema No Bottle – No Spray: arresto dell’erogazione in assenza del contenitore.
- Basamento e struttura in AISI 304; piano di supporto del carosello in Fe460 interamente rivestito inox.
- Pinze in AISI 304 lavorate dal pieno CNC, con tamponi in EPDM alimentare a protezione del collo.
- Rotazione delle pinze tramite guida TWIST, indicata come priva di manutenzione.
- Circuito di risciacquo in materiali compatibili con il contatto alimentare; tubazioni, raccordi ed elettrovalvola in inox.
- Vasca raccogli-gocce completamente removibile per pulizia e manutenzione.
- Azionamento con motoriduttore 400 V e inverter di frequenza.
- Regolazione meccanica della durata di iniezione e del tempo di spruzzatura.
03 / Riempimento
10 rubinetti a gravità
- Torretta rotativa meccanica a 10 valvole per riempimento a gravità.
- Valvole e componenti a contatto prodotto in acciaio inox e materiali conformi al contatto alimentare.
- Carosello di riempimento e torretta tappante con motorizzazioni e riduttori indipendenti e sincronizzati.
- Vasca prodotto in AISI 304, lavorata e lucidata per agevolare lo svuotamento; sterilizzazione mediante vapore o prodotti chimici.
- Sollevamento su piattelli portabottiglia con alzabottiglie meccanici per il posizionamento sotto le valvole.
- Predisposizione per pompa prodotto esterna, con comando integrato macchina marcia/arresto (ON/OFF).
Vasca AISI 304 e sollevamento
meccanico delle bottiglie.

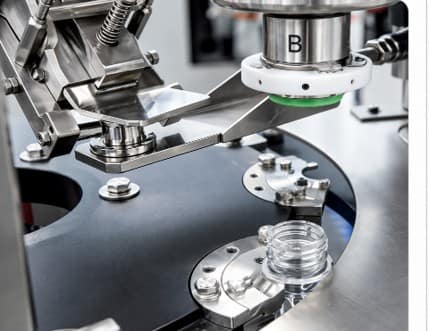

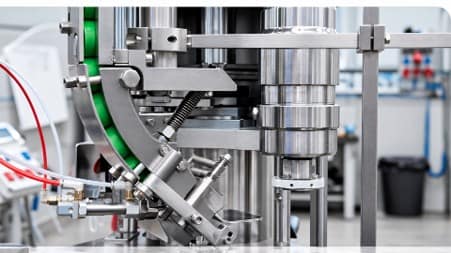

04 / TAPPATURA
AROL EAGLE PK_IES
- Torretta monotesta AROL EAGLE PK_IES per tappi a vite pre-filettati.
- Alimentazione automatica tappi con controllo livello e Pick & Place verso la testa di avvitamento.
- Frizione magnetica sincronizzata con regolazione rapida della coppia di serraggio.
- Mandrino di chiusura in AISI 316 con sistema di guida bottiglia.
- Esecuzione IES (Inox External Surface): struttura esterna completamente inox.
- Regolazione manuale dell’altezza della torretta.
- Controllo No Cap – No Roll per impedire il funzionamento in assenza del tappo.
- Campo di altezza bottiglie del tappatore: 170–350 mm.
05 / DOTAZIONE E OPZIONI
Componenti inclusi nella fornitura
- 1 set di cambio formato per bottiglie tonde in vetro, indicato nella fornitura della pagina originale.
- Valvola predisposta per l’apertura durante il lavaggio e lo scarico a perdere del liquido di sanificazione.
- Predisposizione per il collegamento della pompa di alimentazione prodotto in ingresso macchina.
- Predisposizione per il collegamento di un elevatore tappi.
- PLC Siemens e HMI a colori da 4” per controllo e gestione dei parametri.
- Assistenza remota mediante router all’interno del quadro elettrico.
- Fotocellule presenza bottiglie in ingresso e uscita macchina.
Opzioni aggiuntive disponibili su richiesta.
