RIEMPITRICE A LEGGERA DEPRESSIONE PER PET E VETRO
Ideale per il riempimento di prodotti piatti.
TRIBLOCCO AUTOMATICO ROTATIVO
A LEGGERA DEPRESSIONE
LD 9-10-1R
Triblocco automatico rotativo per vino fermo in bottiglie tonde di vetro.
Sciacquatura a 9 pinze, riempimento a leggera
depressione a 10 valvole e tappatura AROL
monotesta per tappi in sughero. Produzione nominale
di 1.500–1.600 bottiglie/ora sul formato da 750 ml.
9 PINZE / 10 VALVOLE / 1 TESTA
Sciacquatura, riempimento e tappatura.
1.500 – 1.600 BOTTIGLIE / ORA
Produzione nominale su formato 750 ml,
TAPPO IN SUGHERO
Tappatore AROL Monotesta.
CONSEGNA MACCHINA
Disponibilità immediata
01 / CARATTERISTICHE GENERALI
Dati tecnici del progetto
|
Prodotto |
Vino fermo |
|
Temperatura di riempimento |
Ambiente |
|
Contenitori |
Bottiglie tonde in vetro |
|
Produzione nominale |
1.500–1.600 bottiglie/ora su 750 ml |
|
Formato base |
750 ml |
|
Diametro bottiglie |
55–100 mm |
|
Altezza bottiglie |
220–360 mm |
|
Chiusura |
Tappo cilindrico in sughero raso o in silicone |
|
Rotazione macchina |
Oraria, da sinistra verso destra |
|
Piano di lavoro da terra |
1.000 mm ± 50 mm |
|
Catena di trasporto |
Resina acetalica (POM); passo 38,1 mm; larghezza 82,5 mm |
|
Supporto trasportatore |
Sezione 100 × 100 mm |
|
Protezione componenti elettrici |
IP55 |
|
Collegamento prodotto |
Attacco femmina DN32 |
|
Diametro valvola indicato |
14 mm |
|
Apertura minima bottiglia |
17 mm |
|
Ingombri macchina |
L 3.500 × P 1.500 × H 3.000 mm |
|
Peso macchina |
Circa 2.700 kg |
02 / SCIACQUATURA
9 pinze, trattamento ad acqua.
- Sciacquatrice rotativa a 9 pinze per bottiglie nuove vuote in vetro, con trattamento singolo ad acqua a perdere.
- Sistema No Bottle / No Spray: erogazione arrestata in assenza della bottiglia.
- Carosello in AISI 304; pinze in AISI 304 lavorate dal pieno tramite CNC e tamponi in EPDM a protezione del collo.
- Rotazione pinze mediante sistema TWIST senza manutenzione.
- Raccordi, tubazioni ed elettrovalvola in acciaio inox; distribuzione acqua regolabile in materiale alimentare.
- Vaschetta raccogligocce removibile in acciaio inox.
- Azionamento con motore 400 V e inverter; regolazione meccanica della durata di iniezione acqua.

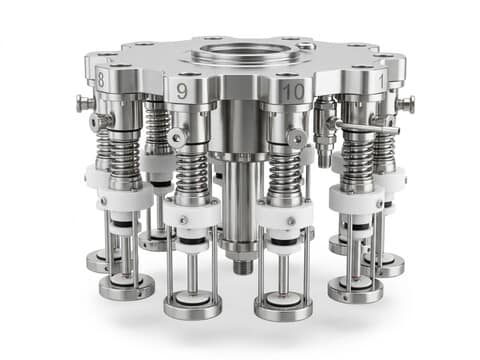

03 / RIEMPIMENTO
10 valvole a leggera depressione.
- Riempitrice rotativa meccanica a 10 valvole con sistema a leggera depressione (Low Vacuum), specifica per vino fermo.
- Valvole con diametro indicato di 14 mm; apertura minima del collo bottiglia di 17 mm.
- Carosello di riempimento e torretta tappante con riduttori dedicati e sincronizzazione meccanica.
- Alimentazione prodotto per gravità o mediante predisposizione per pompa esterna.
- Movimentazione verticale su piattelli portabottiglia a molle e camma, con pistoni alzabottiglie meccanici.
- Vasca AISI 304 a fondo conico, ispezionabile e sterilizzabile, con controllo livello prodotto e regolazione in altezza.
- Livello di riempimento regolabile mediante distanziali sulle valvole: campo indicato 30–80 mm.
- Sistema di vuoto per creare la depressione nella bottiglia; guarnizioni e parti a contatto prodotto in materiali conformi all’uso alimentare.

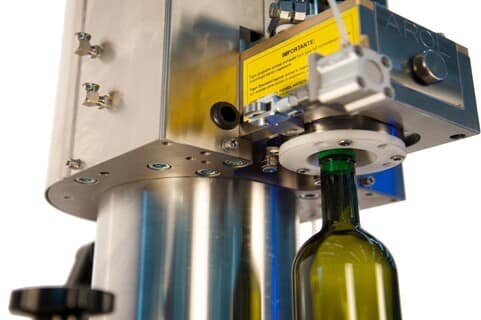

04 / TAPPATURA
AROL monotesta per sughero.
- Torretta AROL monotesta per tappi cilindrici in sughero naturale Ø 23–28 mm e altezza 38–54 mm. Attrezzatura da definire sui campioni.
- Ganasce in acciaio temprato, rettificato e lucidato, azionate da camma per comprimere progressivamente il tappo e inserirlo nel collo.
- Blocco compressore estraibile senza utensili.
- Soffiaggio aria sui tasselli compressori per mantenere pulita la testa durante il funzionamento.
- Stella di trasferimento a 10 vani per la movimentazione delle bottiglie.
- Esecuzione I.E.S. (Inox External Surface), con superfici esterne interamente in acciaio inox.
- Alimentazione, compressione e inserimento del tappo con ciclo automatico e sistemi meccanici sincronizzati a camme.
05 / DOTAZIONI E OPZIONI
Componenti inclusi nella fornitura
- 1 set di cambio formato per bottiglie tonde in vetro.
- Apertura delle valvole per pulizia e drenaggio senza bottiglie fittizie.
- Predisposizione per pompa di alimentazione prodotto in ingresso.
- Predisposizione per elevatore tappi.
- PLC Siemens e HMI a colori da 4” per gestione e controllo dei parametri.
- Assistenza remota con router nel quadro elettrico.
- Fotocellule di rilevamento in ingresso e uscita macchina.
- Pre-evacuazione prima della tappatura mediante sistema Venturi.
Ulteriori opzioni disponibili su richiesta.
