RIEMPITRICE AD ALTO VUOTO IN PRONTA CONSEGNA.
Ideale per il riempimento di prodotti viscosi e olio di oliva.

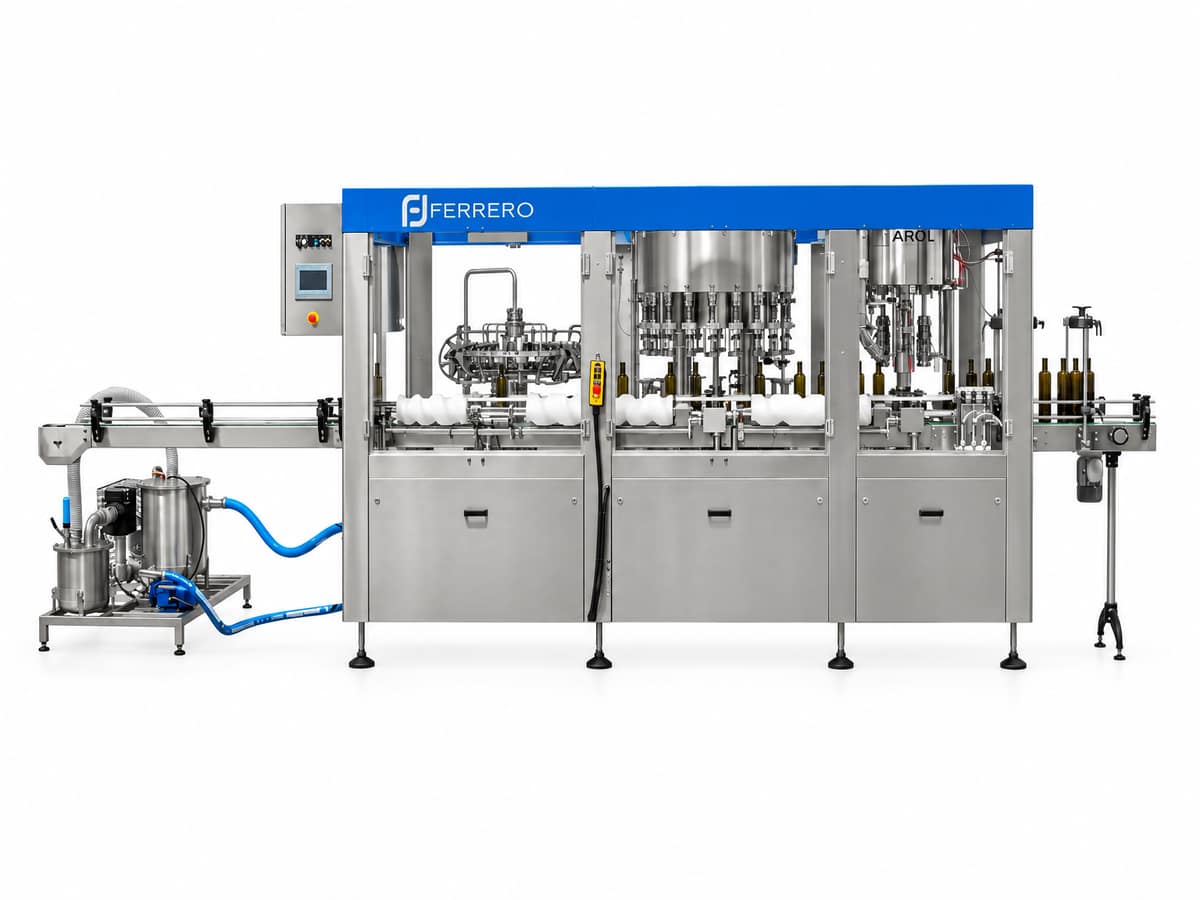

RIEMPITRICE AD ALTO VUOTO
AV 9-12-1V

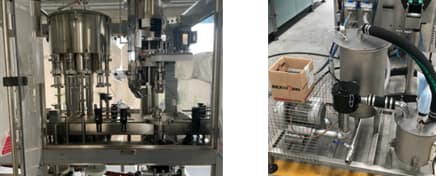

Triblocco automatico per il riempimento
ad alto vuoto dell’olio di oliva.
Soffiaggio ad aria, riempimento e tappatura ROPP in
un impianto rotativo per bottiglie in vetro.
Configurazione base Dorica da 750 ml; formati
Dorica e Marasca aggiuntivi con attrezzature dedicate.
9 PINZE / 12 VALVOLE / 1 TESTA
Soffiaggio, riempimento e tappatura
FINO A 2000 BOTTIGLIE / ORA
Produzione nominale su Dorica da 750 ml.
TAPPO ROPP 31,5 x 24 MM
Tappatore AROL EAGLE VA IES.
CONSEGNA IMMEDIATA
Disponibile in pronta consegna
01 / CARATTERISTICHE GENERALI
Dati tecnici del progeto
|
Prodotto |
Olio di oliva |
|
Temperatura di riempimento |
Ambiente |
|
Formato base |
Dorica in vetro da 750 ml |
|
Formati aggiuntivi |
Dorica e Marasca, con acquisto delle attrezzature dedicate |
|
Chiusura |
Tappo in alluminio ROPP 31,5 × 24 mm |
|
Diametro bottiglie |
Da 55 a 110 mm |
|
Altezza bottiglie |
Da 180 a 350 mm |
|
Produzione nominale |
Fino a 2.000 bottiglie/ora su Dorica da 750 ml |
|
Produzione effettiva |
Da 1.500 a 1.700 bottiglie/ora, secondo il tipo di bottiglia |
|
Configurazione |
9 pinze di soffiaggio / 12 valvole / 1 testa di tappatura |
|
Ingombri L × P × H |
3.500 × 1.500 × 3.000 mm |
|
Peso indicativo |
Circa 2.800 kg |
|
Potenza installata |
8 kW |
|
Aria compressa |
435 Nl/min a 6 bar |
|
Alimentazione elettrica |
400 V trifase, 50 Hz + N + T |
Produzione nominale ed effettiva
Produzione nominale fino a 2.000 bottiglie/ora su Dorica da 750 ml; produzione effettiva da 1.500 a 1.700 bottiglie/ora, in funzione del tipo di bottiglia.
02 / SOFFIAGGIO AD ARIA
9 pinze per bottiglie in vetro.
- Blocco di soffiaggio ad aria a 9 pinze per bottiglie vuote in vetro.
- Pinze in acciaio inox AISI 304 e tamponi in EPDM per proteggere il collo della bottiglia.
- Struttura tubolare elettrosaldata in AISI 304; piastra di supporto del carosello
in acciaio Fe460 di forte spessore, rivestita in AISI 304. - Motorizzazione unica a 400 V, comandata tramite inverter di frequenza.
- Rotazione delle pinze con sistema TWIST e forcella in materiale autolubrificante, progettata per lo scorrimento a secco.
03 / RIEMPIMENTO
12 valvole ad alto vuoto.
- 12 valvole ad alto vuoto in AISI 304 e materiali idonei al contatto alimentare, facilmente smontabili e sterilizzabili con vapore o prodotti chimici.
- Carosello di riempimento e torretta di tappatura equipaggiati ciascuno con il proprio riduttore, sincronizzati durante il funzionamento.
- Sollevamento mediante piattelli porta-bottiglia meccanici; posizionamento sotto le valvole e discesa controllata tramite camma.
- Vasca prodotto in AISI 304, lavorata e lucidata per agevolare lo svuotamento, predisposta per la sterilizzazione con vapore o prodotti chimici.
- Coperchio in AISI 304 smontabile senza utensili, spia di livello prodotto e vasca regolabile in altezza per bottiglie di altezze diverse.
04 / TAPPATURA
AROL EAGLE VA IES per ROPP.
- Tappatore monotesta AROL EAGLE VA_IES per tappi a vite in alluminio ROPP 31,5 × 24 mm, con dosatore, su bottiglie in vetro.
- Alimentatore automatico a vibrazioni in AISI 304, dotato di rilevatore del livello capsule, senza cabina di insonorizzazione.
- Scivolo di discesa capsule in AISI 304 con dispositivo elettronico di segnalazione della mancanza capsule nella canalina.
- Testa di aggraffatura e superfici esterne in acciaio inox.
05 / DOTAZIONI E OPZIONI
Componenti inclusi nella fornitura
- 1 set di cambio formato per bottiglie tonde in vetro incluso.
- Predisposizione per il collegamento della pompa di alimentazione prodotto in ingresso.
- Predisposizione per il collegamento di un elevatore tappi.
- PLC Siemens con HMI a colori da 4” per controllo e gestione dei parametri macchina.
- Assistenza remota tramite router installato nel quadro elettrico.
- Fotocellule di rilevamento in ingresso e in uscita macchina.
Ulteriori opzioni disponibili su richiesta.
Richiedi informazioni su AV 9-12-1V.
