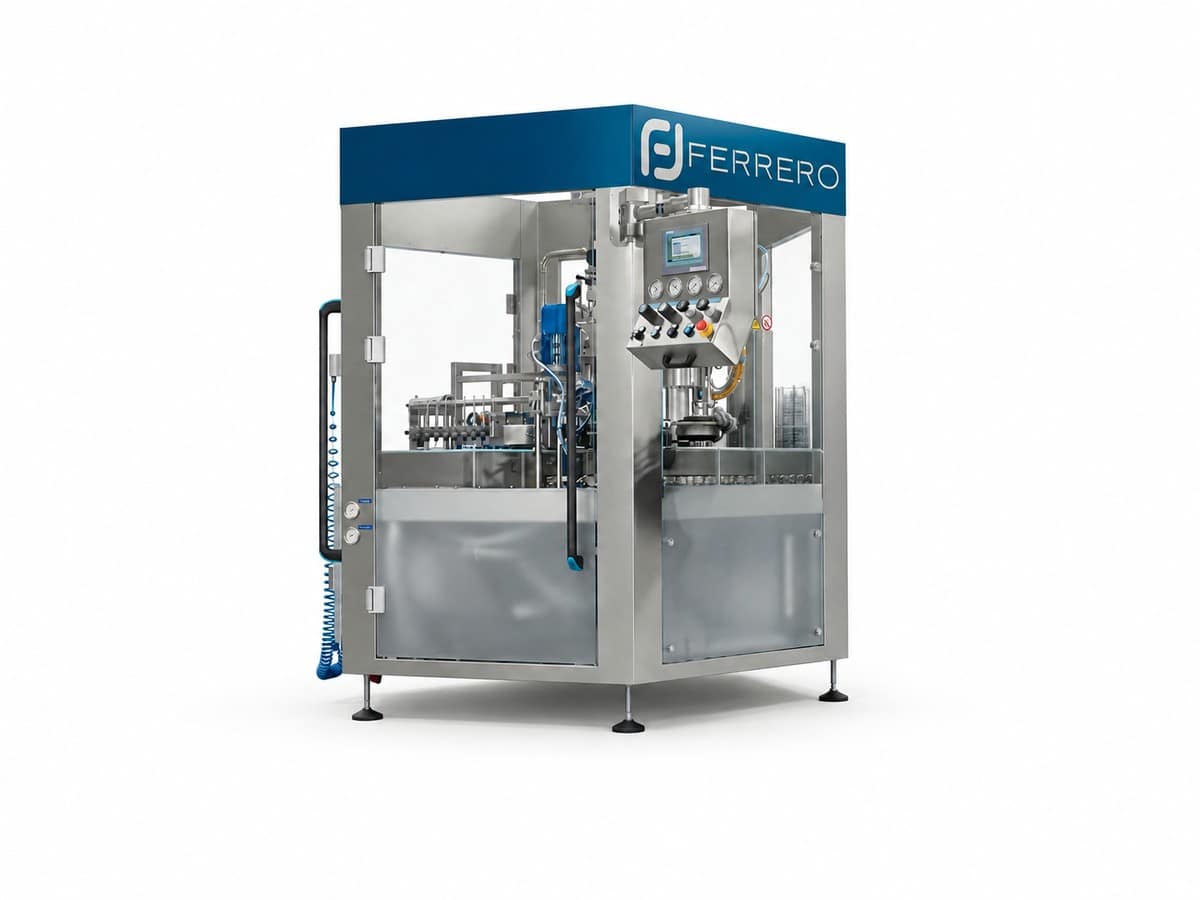

RIEMPITRICE HEXA 6-6-1C
Impianto rotativo automatico ad alta precisione per prodotti carbonatati.
SISTEMA HEXA EQUIPAGGIATO PER 1 FORMATO DI BOTTIGLIA VETRO CILINDRICA DA 330 ML E 1 FORMATO DI TAPPO CORONA
Il sistema Ferrero HEXA è progettato per rendere l’imbottigliamento dei prodotti gasati e piatti semplice, rapido ed efficiente.
Con un solo operatore, che può caricare le bottiglie vuote e prelevare quelle riempite senza spostarsi dalla propria postazione, la macchina garantisce efficienza, precisione e affidabilità in ogni fase del processo.
Le principali funzioni includono:
- Risciacquo delle bottiglie vuote
- Riempimento elettropneumatico delle bottiglie
- Chiusura con tappo corona da 26 mm
DATI DEL PROGETTO
Tipo di prodotto: prodotti gasati e piatti
Tipo di bottiglie: Formato Base: Cilindriche in vetro da 330 ml
Formati Supplementari: su richiesta
Tipo di tappo: Tappo corona 26 mm
Rendimento nominale: 1000 bottiglie/ora *
*La capacità produttiva dipende da diversi fattori, ad esempio:
- Contenuto di CO₂: 5,5 g/l, Temperatura: <4°C
- Per un corretto imbottigliamento, i valori di contropressione e pressione devono rimanere costanti*
CARATTERISTICHE PRINCIPALI
- Valvole di riempimento elettropneumatiche
• PLC per la gestione delle ricette di riempimento (modulazione dei tempi delle diverse fasi del ciclo di riempimento)
• Superfici a contatto con il prodotto realizzate in acciaio inox AISI 304
• Telaio in acciaio inox AISI 304 con sportelli di accesso al piano di lavoro in vetro temperato, completi di tutte le protezioni conformi alle normative CE - Ingombri e peso della macchina
- Ingombro massimo lato lungo: 2.800 mm
- Ingombro massimo con porte di accesso aperte: circa 4.100 mm
- Peso complessivo della macchina: circa 2.300 kg
ACCESSORI E COMPONENTI GIÀ INCLUSI NELLA FORNITURA DELLA MACCHINA
- Predisposizione per collegamento pompa di alimentazione prodotto in ingresso
- Predisposizione per collegamento elevatore tappi
- PLC Siemens + HMI a colori da 4” per il controllo e la gestione dei parametri macchina
- Sistema di assistenza remota con router installato all’interno del quadro elettrico
- Fotocellule di rilevamento in ingresso e in uscita macchina
Tutti i componenti sopra elencati sono inclusi nella fornitura standard della macchina.
Ulteriori opzioni disponibili su richiesta.

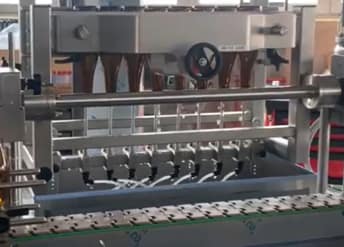

STAZIONE DI RISCIACQUO CON ACQUA DELLE BOTTIGLIE VUOTE
Risciacquatrice lineare a 6 postazioni, con ribaltamento simultaneo di 6 bottiglie di vetro vuote
STAZIONE DI RIEMPIMENTO A 6 VALVOLE DI RIEMPIMENTO ELETTROPNEUMATICHE
Stazione per il riempimento, dotata di 6 valvole di riempimento isobariche, con gestione tramite pannello di controllo touchscreen delle seguenti funzioni:
- Sottovuoto
• Iniezione di gas inerte
• Riempimento
• Sgasatura
Caratteristiche tecniche
- Cilindri pneumatici per la salita e la discesa delle bottiglie verso le valvole di riempimento
• Cisterna isobarica in acciaio inox AISI 304, lucidata internamente, di tipo fisso
• Grande stella rotante a 14 compartimenti
• Tubo di ingresso prodotto in acciaio inox per uso alimentare
• Punto di aggancio singolo per ciascuna valvola di riempimento
• Valvola di riempimento tipo DPSL, con ciclo isobarico normale e fase finale di livellamento del liquido prima della sgasatura.
STAZIONE DI TAPPATURA PER TAPPO CORONA
Torretta tappante monotesta AROL completa di:
- Alimentatore vibrante Ø400 mm con controllo livello tappi e canale di discesa L 900 mm.
- Gruppo pistone di piantaggio con centratore bottiglia per tappi corona magnetici e non magnetici.
- Configurazione IES con componenti principali in acciaio inox e protezioni anti-infiltrazione.
- Colonna di supporto, camme comando pistone, regolazione manuale altezza testata.
- Gruppo stella guida bottiglie e fissaggio attrezzatura completo.
(Copertura antipolvere alimentatore esclusa.)
